開放の瞬間

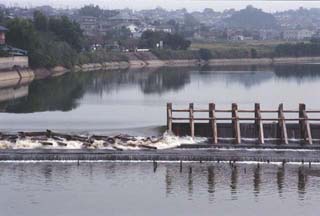

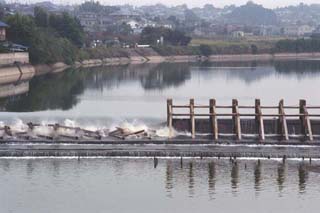

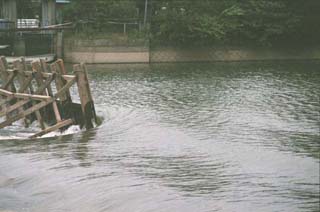

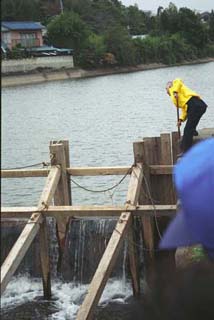

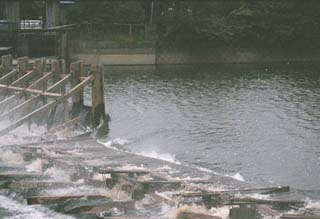

１ 一番端の横さん木をハンマーではずすと堰が解体する
|
|
|

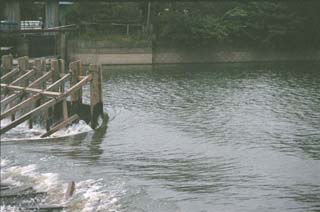

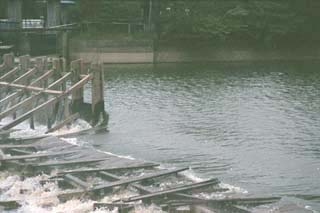

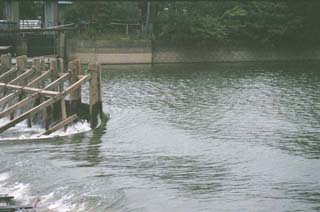

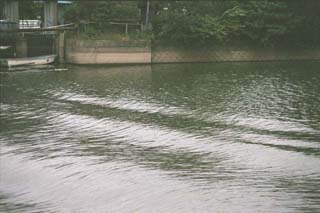

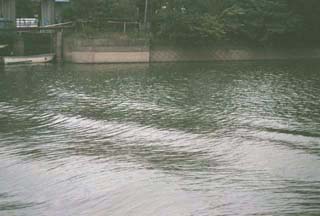

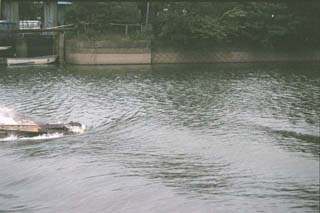

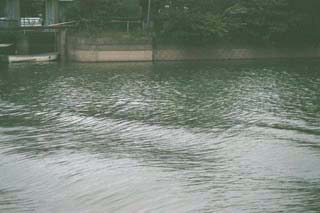

２ 左岸から見る

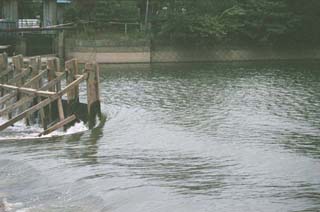

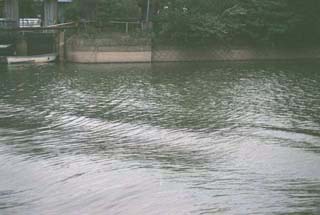

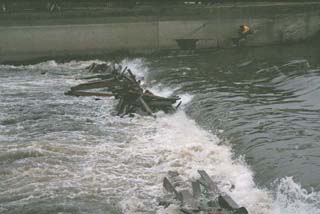

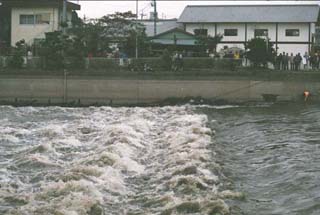

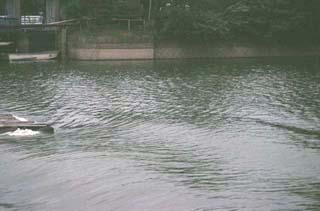

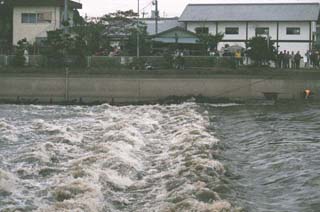

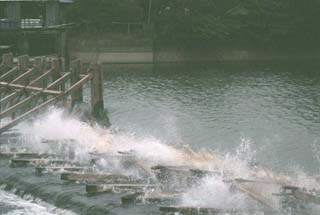

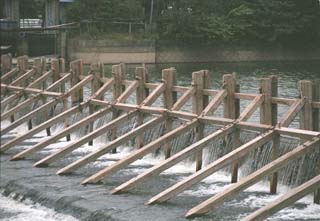

| 連続写真 H12.11.9 10:30 | |
| 1 |  |
| 2 |  |
| 3 |  |
| 4 |  |
| 5 |  |
| 6 |  |
| ここまでで約1秒間 |
| 7 |  |
| 8 |  |
| 9 |  |
| ここまでで約1.5秒 |
|

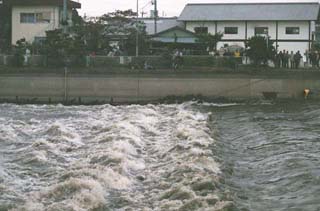

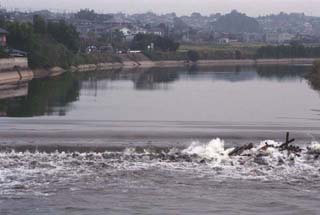

続いて右岸側も解体される
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|

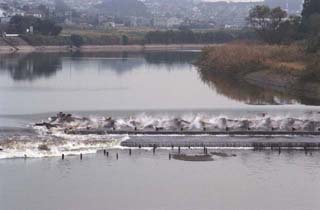

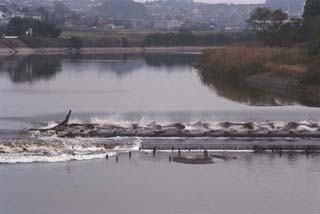

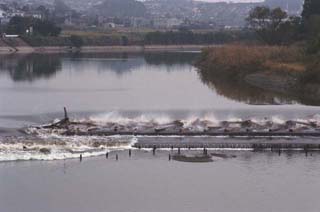

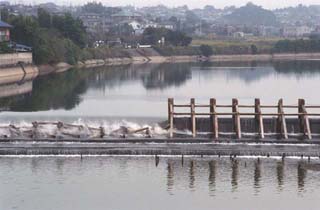

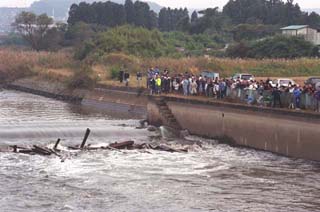

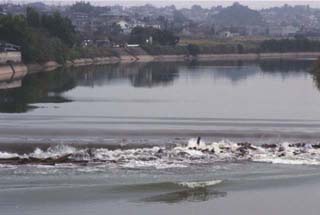

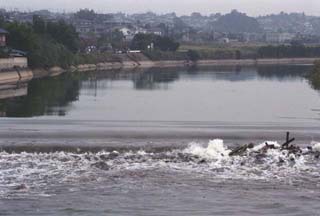

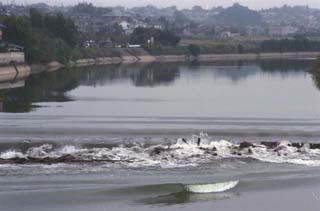

３ 下流側から見る
 |

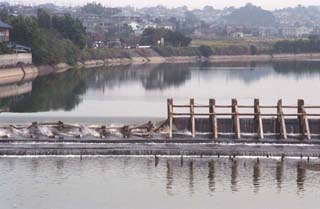

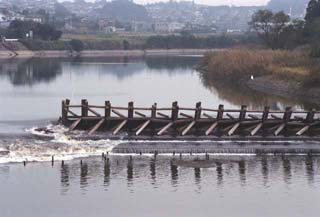

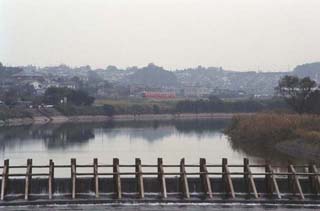

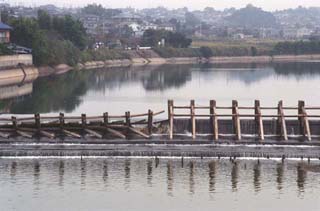

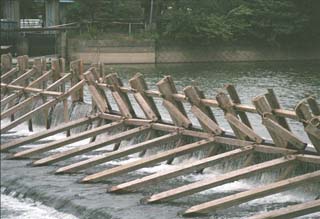

開放直前の西広板羽目堰 |

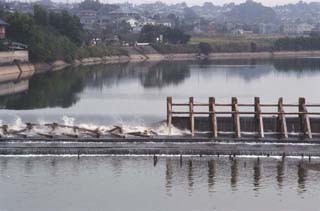

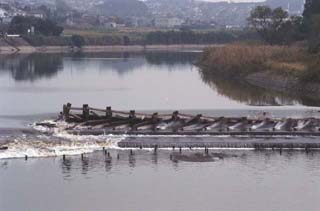

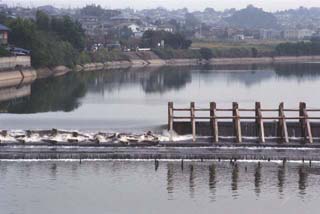

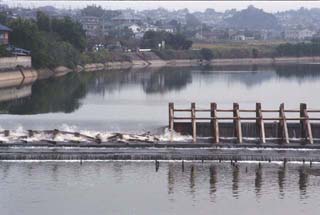

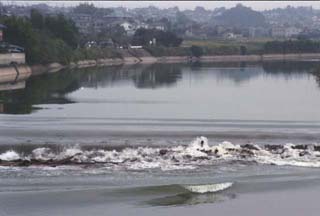

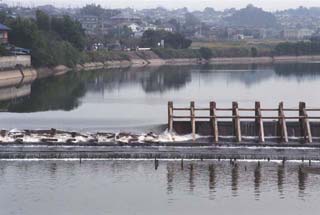

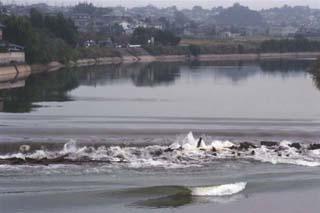

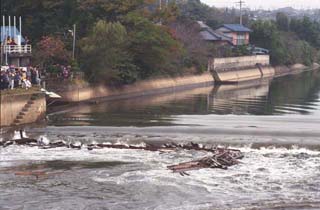

| 開放の瞬間 H11.11.7 | |
| 1 |  |
| 2 |  |
| 3 |  |
| 4 |  |
| 5 |  |
| 6 |  |
| ここまでで約1秒 |
| 7 |  |
| 8 |  |
| 9 |  |
| 10 |  |

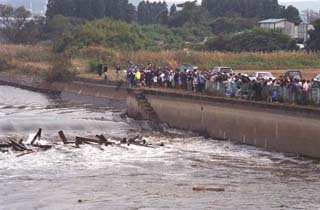

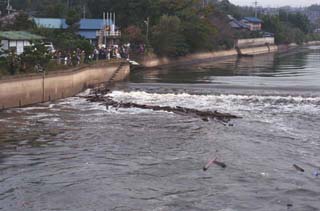

| 続いて左岸の開放 | ||
| 11 | |
|
| 12 |  |
角材が右に移動している |
| 13 |  |

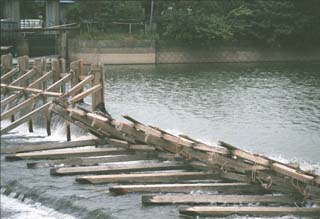

支えの角材は水圧によって 右に移動し堰は倒れる |
| 14 |  |
|
| 15 |  |
|
| 16 |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

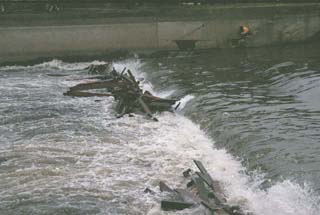

ワイヤーでつなぎとめられた堰の部材 |
