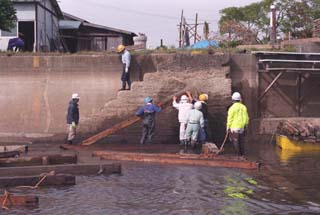

6 右岸側の組み立て

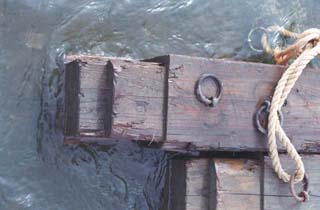

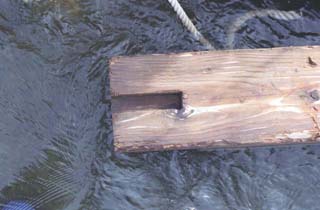

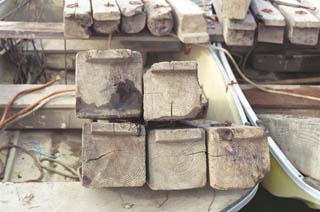

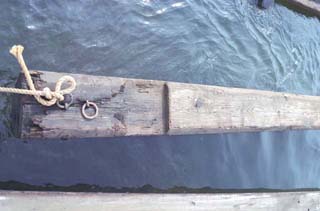

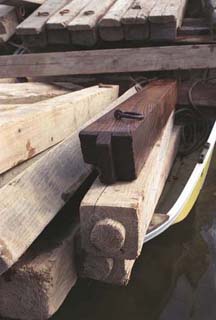

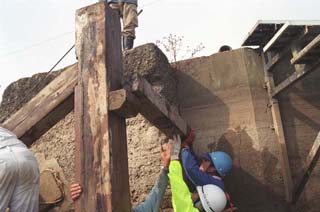

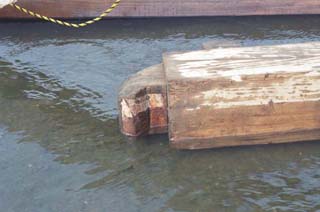

親柱 頭柱を受ける面(切り込み部分) |

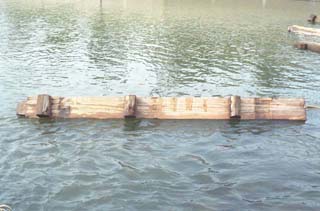

親柱 |

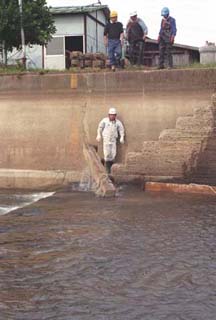

右岸1列目の帆立,控柱が立つ |

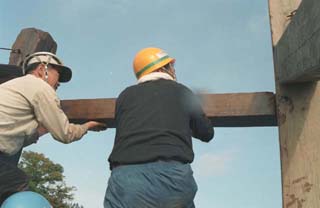

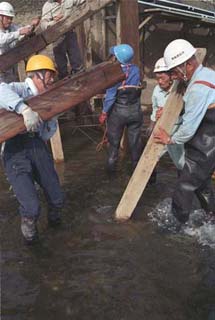

横さん木を取り付ける |

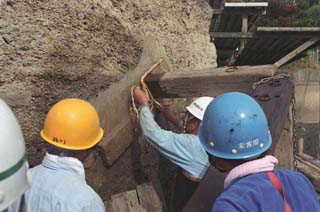

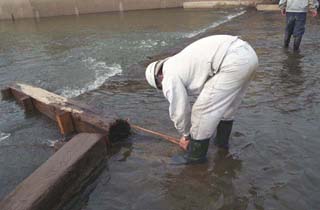

横さん木がずり落ちないように止める |

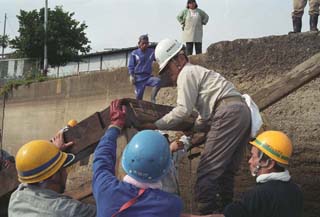

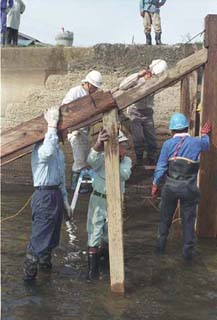

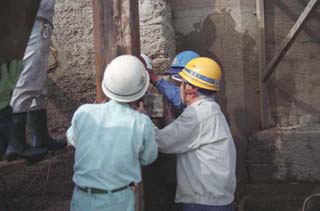

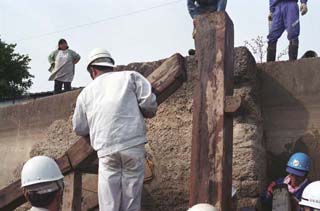

親柱を立てる |
中段の胴木を取り付ける |

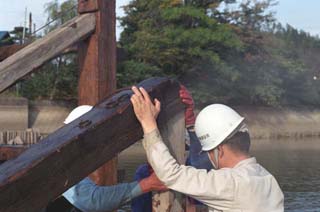

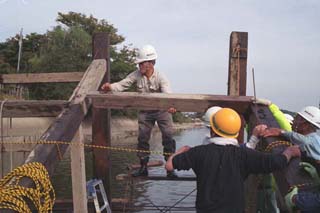

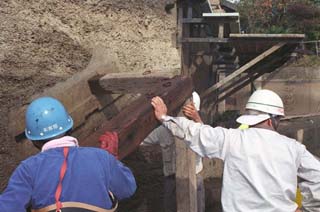

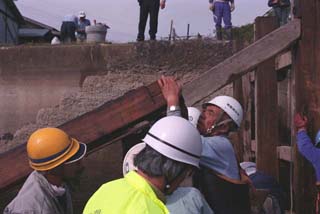

頭柱を取り付ける |
上段の胴木を取り付ける |
|

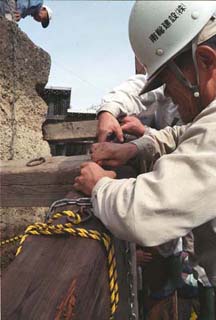

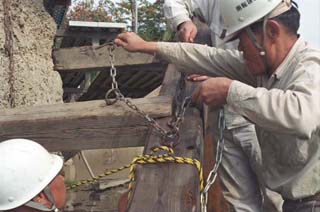

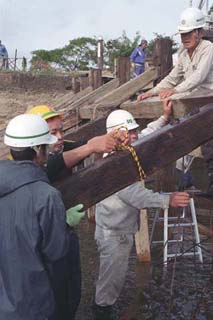

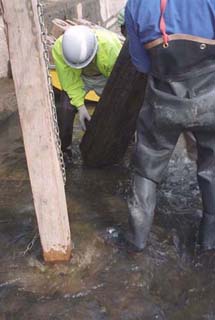

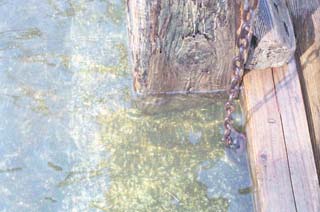

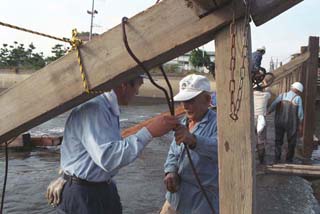

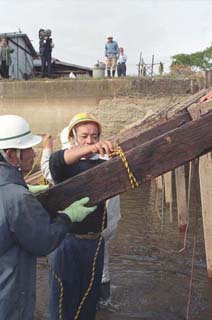

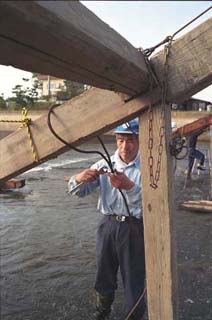

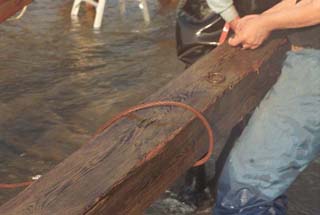

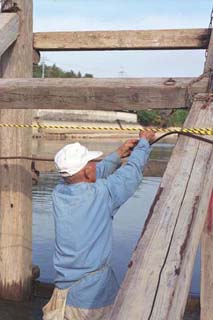

各々の部材を鎖で連結する |

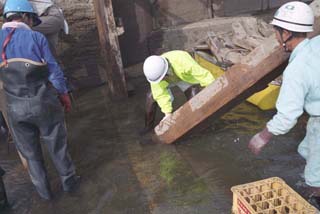

右岸2列目 張を取り付ける |

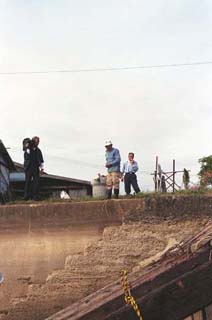

一番はじめの控柱を固定し転倒しないようにする |
|
|
|

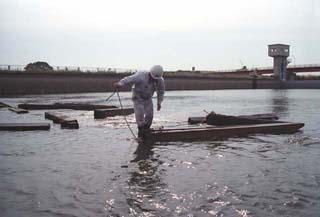

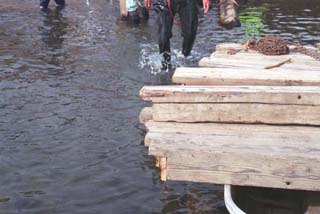

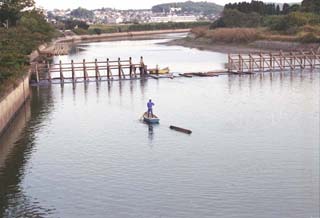

7 張をボートに乗せてそれぞれの場所へ移動させながら作業は進められる

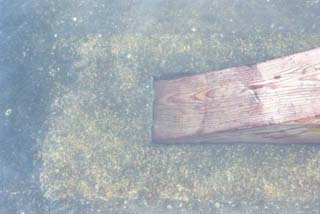

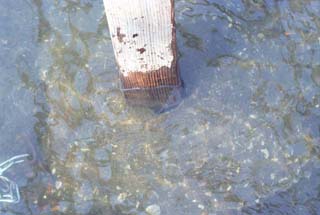

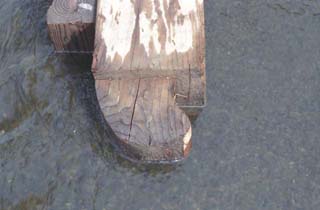

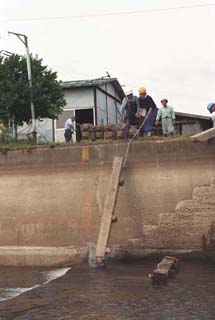

土台に取り付けられた控柱 |
|

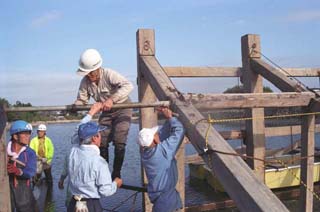

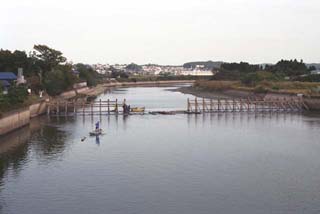

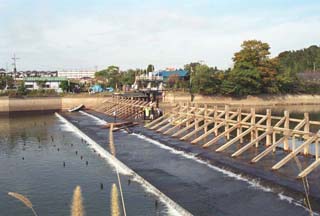

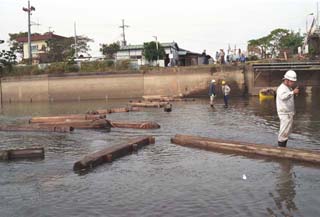

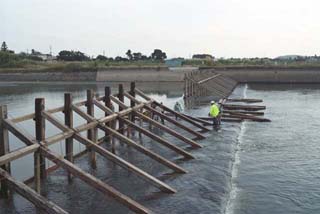

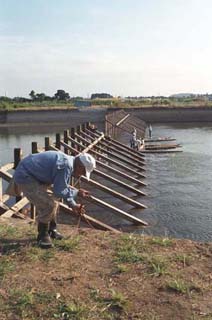

8 組み立て開始から約6時間経過

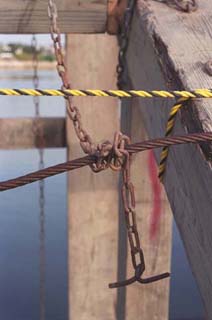

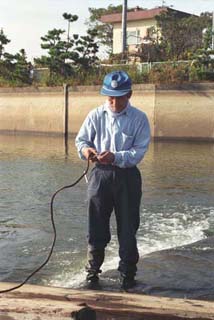

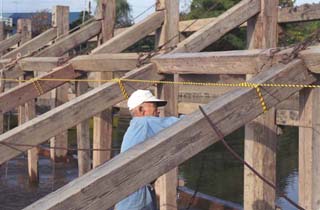

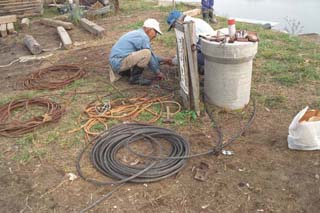

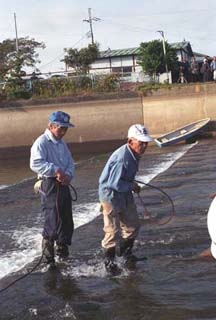

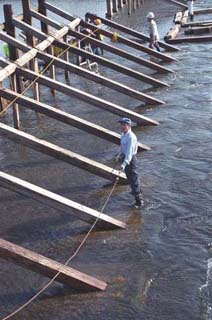

9 ワイヤーでつなぐ
各部に取り付けられた鎖がこのワイヤーに結ばれ,堰が解体した後,流出しないようにしてある。 |
|
|
|
|
|
|
|
|
