第２熱間圧延工場
|
|
|
|
|
ホットランテーブル
仕上圧延機を出たストリップをコイラー迄フィードする設備。
水冷ヘッダーを装備し，ストリップの材質を確定する。
|
機長
|
156m
|
|
搬送速度
|
max.1,090mpm
|
|
冷却装置制御区分
|
19セクション
|
|
ローラーピッチ
|
457.2mm
|
|
ローラー本数
|
349本
|
|
|
|
|
|

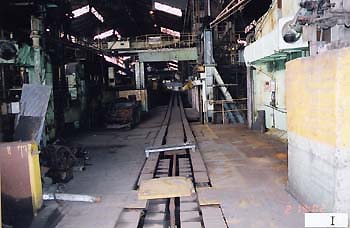

コイルコンベアーライン
コイラーで巻き取られたコイルをコイルヤードへ移送するための搬送設備。
|
総長さ
|
|
|
No．1ダウンエンダーライン
|
〜200m
|
|
No．2ダウンエンダーライン
|
〜81m
|
|
|
|
|
|

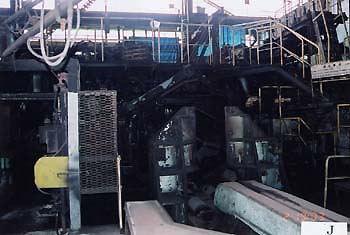

| ＮＯ．1コイラー正面 |
|
|
.jpg) |

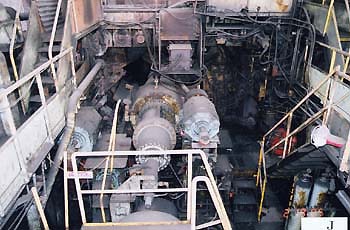

コイラードライブ側
|
巻取り仕様
|
|
|
板厚
|
1.2〜16mm
|
|
板幅
|
730〜1,900mm
|
|
コイル寸法
|
外形maxΦ1,900mm
|
|
|
内径Φ762mm
|
|
|
単重21ton
|
|
巻取り温度
|
500〜700℃
|
|
基数
|
3基
|
|
|
|
